I2C-LCD-Gateway Firmware

Display Steuersequenzen über den I2C-Bus oder RS232 an das LCD-Display senden


Firmware-Upgrade für das I2C-LCD-Gateway:

Das Gateway prüft in den ersten zwei Sekunden nach „Netz EIN“ ob Downloaddaten über die Schnittstelle ankommen. Ist dies nicht der Fall schaltet es in den Normalbetrieb um.

Zum Firmware-Update sind folgende Schnitte notwendig:

  1. Laden Sie sich den gewünschten Firmwarestand als ZIP-Datei herunter. (Links weiter unten oder auf der I2C-Downloadseite und entpacken Sie das Programm in einem Unterverzeichnis.



  2. Firmware-Lader per Doppelklick starten

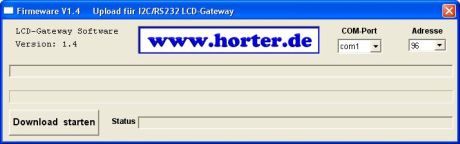

  3. COM-Schnittstelle auswählen und OK drucken.

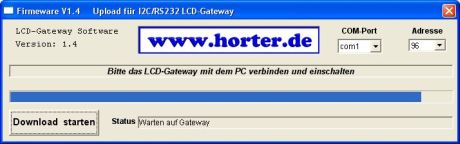

  4. Versorgungsspannung vom LCD Gateway trennen und wieder anschließen.

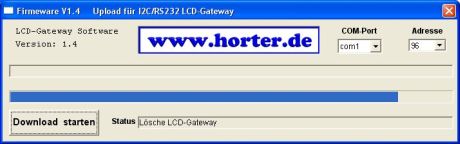

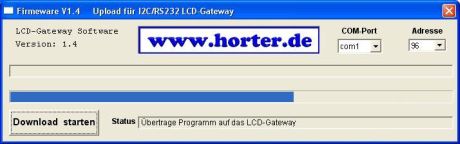

  5. Warten bis das Programm auf dem Gateway gelöscht und neu übertragen wurde – Fertig!



    Wichtig:
    Während der Übertragung nicht das LCD-Modul vom PC trennen oder das Programm schließen, da es in ungünstigen Fällen zur Zerstörung des PIC-Programmes führen kann.


Firmware-Version 1.4
NEU: Auslesen eines Registers aus dem LCD Controllers mit I2C
NEU: Es wurde eine maximale Datenlänge von 16 Byte in die Firmware integriert.
Somit ist es möglich nach einem Kontrollbyte maximal 16 Datenbytes zu senden. Auf alle 16 Datenbyte wird das Kontrollbyte dann automatisch angewendet.
Firmwarestand V 1.4
Gateway_V14.zip (24 kB)




Bausätze können Sie günstig in unserem Onlineshop in der Rubrik
"I2C-Komponenten" bestellen.
