I2C-Arduino-Master mit ATMEGA328P und LAN-Option

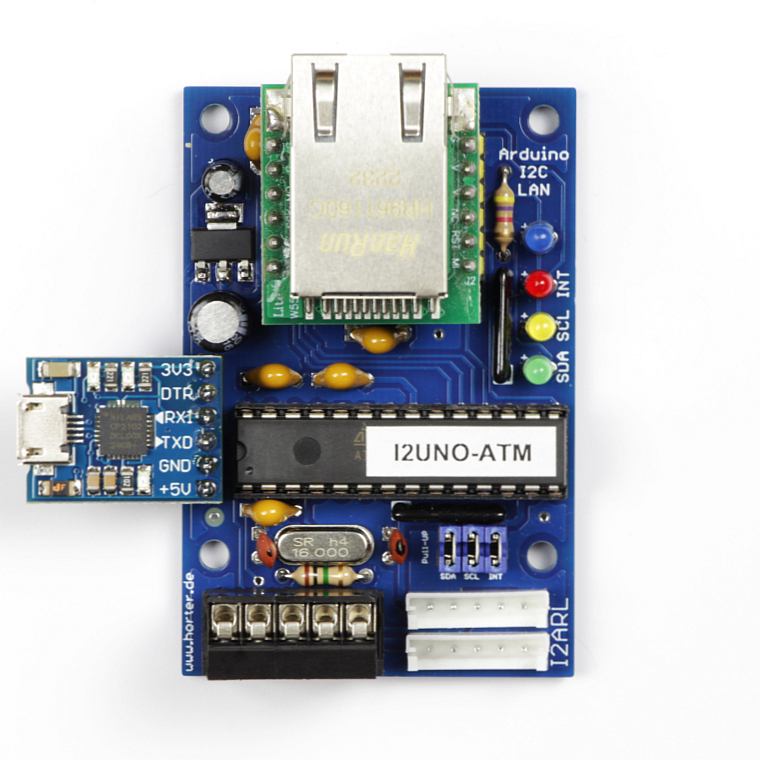

Unser neuestes Modul ist ein IC2-Master mit dem ATMEGA 328P auf dem der Arduino-Bootloader vorinstalliert ist. Sie können mit der Arduino-IDE eigene Anwendungen erstellen und mit dem RS232-USB-Adaper auf das Board aufspielen. Das I2C-Arduino-Master Modul verhält sich genau wie ein Arduino-UNO.

– I2C-Schnittstelle mit Busverbinder und Status-LEDs
– Jumper für die Terminierung des I2C-Bus einschließlich INT-Signal
– frei programmierbare blaue LED zur Statusanzeige (z.B. Verbindung aufgebaut)
– Steckplatz für WIZnet W5500 TCP/IP Ethernet Modul LAN
– Buchse für USB-RS232-Schnittstelle zum Download eigener Programme

Hier ein paar Beispiele für mögliche Anwendungen:

I2C-Modbus-TCP-Server
Sie können digitalen Eingangssignale oder Messwerte 0-10V über den I2C-Bus einlesen und über Modbus-TCP Input-Register einer vernetzten SPS bereitstellen.
Die SPS kann digitale Ausgänge oder analoge Stellwerte über Holding-Register schreiben. Der Modbus-Server liest diese Holding-Register und schreibt die digitalen oder analogen Werte zu den entsprechenden I2C-Modulen.

I2C-MQTT-Client / I2C-MQTT-Gateway
Sie können digitalen Eingangssignale oder Messwerte 0-10V über den I2C-Bus einlesen und an einen MQTT-Server übergeben (Subscribe ).
Schickt der MQTT-Brocker an den Client Nachrichten (Publish) können diese empfangen und über den I2C-Bus zu den I2C-Modulen übergeben werden.

Arduino-SPS
Als Master kann der Arduino natürlich auch eigene Anwendungen abarbeiten. Messwerte lesen und entsprechend mit digitalen Signalen oder analogen Stellwerten darauf reagieren.

I2C-Modul für Raspberry-Pi Pico

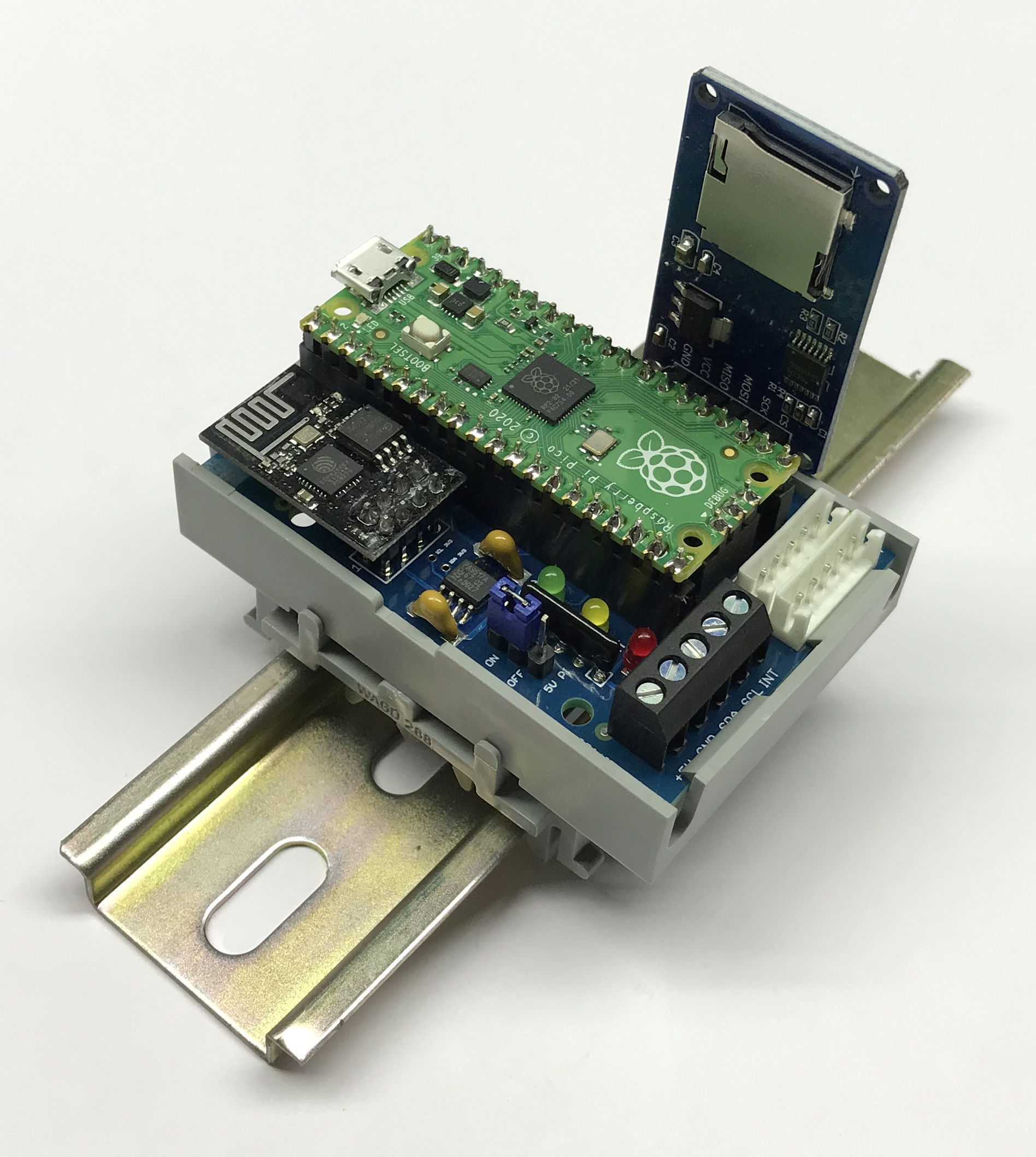

Für den Raspberry Pi Pico habe ich ein Board mit folgenden Features gemacht:
– Steckplatz für Raspberry-PI Pico
– I2C-Schnittstelle mit Busverbinder und Status-LEDs
– Pegelanpassung auf 5V mit I2C-Repeater PCA9517
– Steckplatz für WLAN-Modul ESP8266 ESP-01
– Steckplatz für SD-Kartenleser
– Stecker für RS232-Schnittstelle
– Stecker für VSYS-Versorgung
