CODESYS Baugruppen adressieren

In den beiden Beispielprogrammen

  • Horter_Kalb_Raspi_Support_FB_Example.Project
  • Horter_Kalb_Raspi_Support_IO_driver_Example.Project

sind jeweils eine Baugruppe mit der Basisadresse projektiert.

  • I2HE – digitale Eingangskarte mit PCF 8574A =  Adresse 38hex
  • I2HA – digitale Ausgangskarte mit PCF 8574 = Adresse 20 hex
  • I2HAE – analoge Eingangskarte = Adresse 08hex
  • I2HAA – analoge Ausgangskarte = Adresse 58 hex



Sollen weitere Karten mit CODESYS angesprochen werden müssen diese im I2C-Master angelegt bzw. kopiert werden.

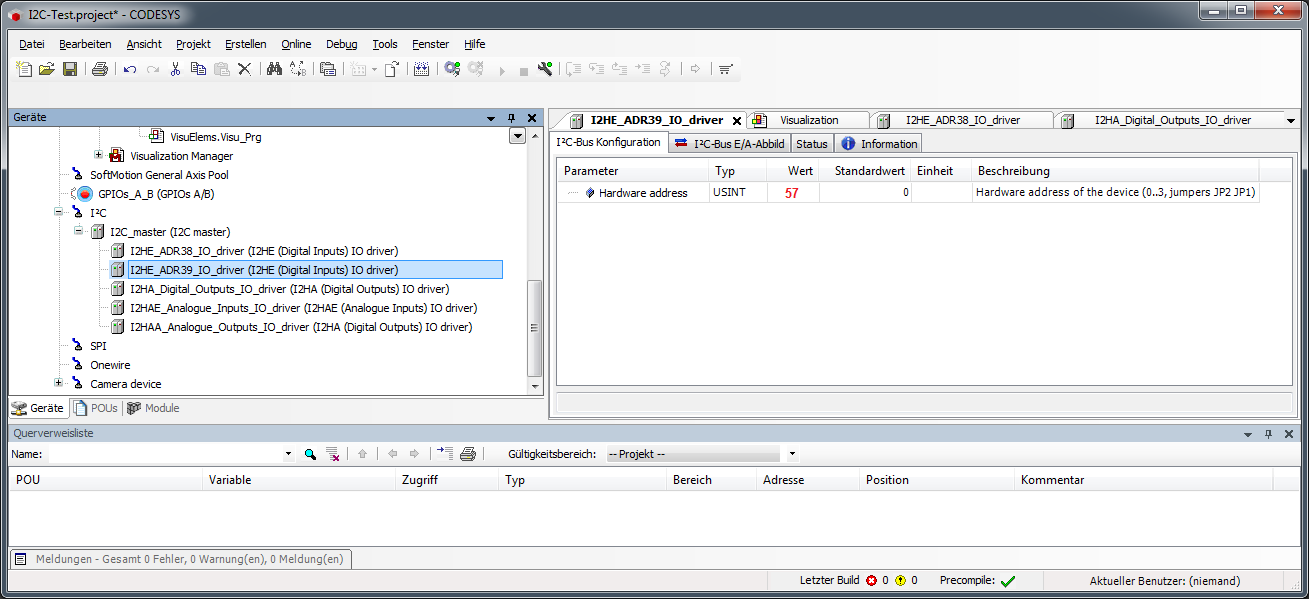

Weitere I2C-Baugruppen in CODESYS einbinden

Weitere I2C-Baugruppen in CODESYS einbinden

Wichtig:
Im Feld „Hardware address“ muss die I2C-Slaveadresse in dezimal als 7-Bit Adresse eingetragen werden.

Auf unseren Baugruppen sind die Adressen im 8-Bit dezimal Format aufgedruckt.

Hier die Adressen der Baugruppen als Tabelle.

Im CODESYS muss die 7-Bit Adresse als Dezimalzahl eingetragen werden.



I2HA – digitale Ausgangskarte mit PCF 8574

PCF8574 8-Bit dez 8-Bit hex 7-Bit dez 7-Bit hex
OFF OFF OFF 64 40 32 20
OFF OFF ON 66 42 33 21
OFF ON OFF 68 44 34 22
OFF ON ON 70 46 35 23
ON OFF OFF 72 48 36 24
ON OFF ON 74 4A 37 25
ON ON   OFF 76 4C 38 26
ON   ON   ON 78 4E 39 27

I2HE – digitale Eingangskarte mit PCF 8574A

PCF8574A 8-Bit dez 8-Bit hex 7-Bit dez 7-Bit hex
OFF OFF OFF 112 70 56 38
OFF OFF ON 114 72 57 39
OFF ON OFF 116 74 58 3A
OFF ON ON 118 76 59 3B
ON OFF OFF 120 78 60 3C
ON OFF ON 122 7A 61 3D
ON ON   OFF 124 7C 62 3E
ON   ON   ON 126 7E 63 3F



I2HAE – analoge Eingangskarte

Analog IN 8-Bit dez 8-Bit hex 7-Bit dez 7-Bit hex
OFF OFF OFF OFF 16 10 8 08
OFF OFF OFF ON 18 12 9 09
OFF OFF ON OFF 20 14 10 0A
OFF OFF ON ON 22 16 11 0B
OFF ON OFF OFF 24 18 12 0C
OFF ON OFF ON 26 1A 13 0D
OFF ON ON   OFF 28 1C 14 0E
OFF ON   ON   ON 30 1E 15 0F
ON OFF OFF OFF 48 30 24 18
ON OFF OFF ON 50 32 25 19
ON OFF ON OFF 52 34 26 1A
ON OFF ON ON 54 36 27 1B
ON ON OFF OFF 56 38 28 1C
ON ON OFF ON 58 3A 29 1D
ON ON ON   OFF 60 3C 30 1E
ON ON   ON   ON 62 3E 31 1F



I2HAA – analoge Ausgangskarte

Analog OUT 8-Bit dez 8-Bit hex 7-Bit dez 7-Bit hex
OFF OFF OFF OFF 176 B0 88 58
OFF OFF OFF ON 178 B2 89 59
OFF OFF ON OFF 180 B4 90 5A
OFF OFF ON ON 182 B6 91 5B
OFF ON OFF OFF 184 B8 92 5C
OFF ON OFF ON 186 BA 93 5D
OFF ON ON   OFF 188 BC 94 5E
OFF ON   ON   ON 190 BE 95 5F
ON OFF OFF OFF 208 D0 104 68
ON OFF OFF ON 210 D2 105 69
ON OFF ON OFF 212 D4 106 6A
ON OFF ON ON 214 D6 107 6B
ON ON OFF OFF 216 D8 108 6C
ON ON OFF ON 218 DA 109 6D
ON ON ON   OFF 220 DC 110 6E
ON ON   ON   ON 222 DE 111 6F



Speichere in deinen Favoriten diesen permalink.

11 Kommentare

  1. Mein Chef benötigt aktuell eine Baugruppe. In diesem Zusammenhang ist es interessant zu erfahren, wie Baugruppen zum Teil adressiert werden. Das war mir so davor ehrlich gesagt gar nicht bewusst gewesen.

  2. Guten Tag,
    ich möchte jeweils eine I2AOK und I2EOK an einem PiXtend Mit Codesys 3.5SP14 betreiben, welche Adressierung ist dann richtig?

    • Hallo,
      können Sie einen „i2cdetect -y 1“ in der Konsole durchführen, welche Adressen der PiXtend belegt?
      Wäre schön wenn Sie mir das Ergebnis schicken könnten.
      Dann einfach Adressen Jumpern die nicht belegt sind und die Module im Codesys einbinden.

      • Derzeit wird bei mir lediglich unter der Adresse 68 ein „UU“ angezeigt.

        • Das scheint eine reservierte Adresse der RTC-DS1307 Uhr zu sein.
          Welchen PiXtend verwenden Sie? Vielleicht finde ich einen Schaltplan im Netz ob da überhaupt I2C-ICs verbaut sind.
          Oder Sie testen einfach mal mit allen Jumpern nach unten
          I2AOK PCF8574 Adresse 0x20 (32dez in Codesys)
          I2EOK PCF8574A Adresse 0x38 (56dez in Codesys)
          Wie in diesem Beitrag beschrieben I2C-Module am Raspberry PI

          • Ich verwende einen PiXtend V2-L-.
            Doch, mein Dump sieht genauso aus:

            pi@raspberrypi:~ $ i2cdetect -y 1
            0 1 2 3 4 5 6 7 8 9 a b c d e f
            00: — — — — — — — — — — — — —
            10: — — — — — — — — — — — — — — — —
            20: — — — — — 25 — — — — — — — — — —
            30: — — — — — — — — — 39 — — — — — —
            40: — — — — — — — — — — — — — — — —
            50: — — — — — — — — — — — — — — — —
            60: — — — — — — — — UU — — — — — — —
            70: — — — — — — — —

            Die 25 und 39 Sind die beiden Module, UU wird wohl eine reservierte Adresse o.Ä. sein.

          • 0x25 = 37 dezimal
            0x39 = 57 dezimal

    • das kommt auf den eingebauten PCF-Typ an.
      Die Adressen findest du in der Tabelle.

  3. Guten Tag Herr Horter,
    ich verzweifel leider an dem Versuch den Kommunikationsaufbau zu einer I2HAE oder I2HAA Karte aufzubauen.

    Das ganze mache ich mit Codesys V3.5 SP15 + (64bit).

    Ich haben den Repeater, an der <lötbrücke LB2 geschlossen.
    Die Spannung VCC am repeater abgegriffen und an die Karte weitergegeben.
    Das gleiche habe ich mit GND, SDA A, SCL A gemacht.Der Int Eingang interressiert mich erstmal nicht, daher habe ich diesen nicht verbunden.

    Nun habe ich ihr Beispiel Projekt genommen und im I2C bus nur den aktuellen Wert auf 32 gesetzt (Ausgangskarte) alle Jumper auf Off.

    Wenn ich das Programm nun übertrage und mich verbinde, sehe ich leider nur, dass der I2C Master nicht läuft.
    Bei den I2C Devices steht jedoch, dass sie laufen (das versteh ich garnicht).

    Muss ich diesen irgendwo aktivieren?
    Ich habe sowohl den Repeater als auch schon eine andere Karte verwendet.

    Haben Sie einen Tipp oder gibt es noch eine Anleitung die Sie mir empfelen können?
