Ansteuerung des I2C-Kopplers mit Perl

Analogwerte vom AD-Wandler mit dem PCF8591 lesen und weiterverarbeiten.

 Zitat:

Hallo Hr. Horter,

ich habe inzwischen ein Perl- Programm geschrieben, dass die Grundfunktionen von I2C für den Koppler bereitstellt. So schwierig ist es gar nicht.

Eventuell muss die Zuordnung für SDA_IN überprüft werden.
Die Zeile ist kommentiert und gegebenenfalls müsste der Wert geändert werden.

Jörg  B.

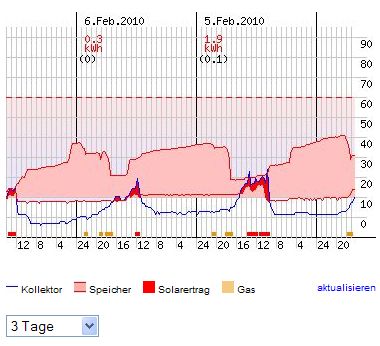

Jörg B. misst mit dem I2C-Koppler und der I2C-Analogkarte die Temperatur seiner Solaranlage und schreibt diese grafisch mit. Als Messfühler verwendet er Platin-Heißleiter vom Heizungsbauer und berechnet aus der Kennlinie des NTC die Spannungen bzw. die Analogwerte.

Auf seiner Homepage h37a.de kann man ganz unten unter Solaranlage die aktuelle grafische Darstellung sehen.



Perl Quellcode für I2C-Koppler

Horter & Kalb - I2C Programmbeispiele

#!/usr/bin/perl -w

###################################################
# I2C über I2C-RS232 Koppler von horter.de
# Jörg Brune joergbrune.de
###################################################

use constant false=>0;
use constant true=>1;

$PortName="COM1"; # verwendete serielle Schnittstelle
$t_bps=1000;      # Bits pro Sekunde
$debug=false;     # true/false true: Busverkehr anzeigen

print "Content-Type: text/html\n\n";
print "<htm><head><title>i2c test</title></head><body bgcolor=cornsilk>";

use Time::HiRes qw(usleep);
use Win32::SerialPort;  # Linux  Device::SerialPort
# SerialPort gibts hier: http://www.bribes.org/perl/ppm/

$t_bt=1000000/$t_bps/4;

$startdelay=20;

## port öffnen
$quiet=0;
$PortObj = new Win32::SerialPort ($PortName, $quiet)
|| die "kann $PortName: $^E nicht öffnen\n";

sub i2cout
{ $cl=shift;$dt=shift;
  $PortObj->dtr_active($dt);$PortObj->rts_active($cl);
  usleep $t_bt; }

sub i2cstart
{ if($debug){print "<br><font size=2><> 76543120 ack dez<br>";}  ##
  for($i = 1; $i <= $startdelay; $i++) { i2cout(1,1); }
  i2cout(1,1);i2cout(1,0);i2cout(1,0);i2cout(0,0);  }

sub i2cstop   ##stopbit schreiben
{ i2cout(0,0);i2cout(1,0);i2cout(1,0);i2cout(1,1);
  for($i = 1; $i <= $startdelay; $i++) { i2cout(1,1); } }

sub i2cwt    ## bit schreiben
{ $bit=shift;
  i2cout(0,$bit);i2cout(1,$bit);i2cout(1,$bit);i2cout(0,$bit); }

sub i2crb
{ i2cout(0,1);i2cout(1,1);
  $r = $PortObj->modemlines & 32;     ## ist 32 richtig? oder 16?
  if($r>0){$r=1;}
  i2cout(1,1);i2cout(0,1);
  return($r);}

sub ic2_wb    ## byte schreiben
{ $by=shift; $by0=$by;
  if($debug){print "-> ";}  ##
  for($i=1;$i<=8;$i++)
  { $bt=0;if(($by & 128)>0){$bt=1;}
    $by=($by << 1);
    i2cwt($bt);
    if($debug){print "$bt";}  ##
    }
  $ack=i2crb();
  if($debug){print " $ack $by0<br>"}; ##
  return($ack); }

sub ic2_rb    ## byte lesen
{ $by=0;
  if($debug){print "<- ";}  ##
  for($i=1;$i<=8;$i++)
  { $bt=i2crb();
    $by=($by << 1)+$bt;
    if($debug){print "$bt";}  ##
    }
  $ack=i2crb();
  if($debug){print " $ack $by<br>";} ##
  return($by); }

##############################
# Funktionen für I2C Bausteine

sub pcf8574wt
{ $adr=shift;$dat=shift;
  i2cstart();
  $err=-ic2_wb(64+$adr+$adr);
  $err=-ic2_wb($dat)+2*$err;
  i2cstop();
  return($err);}

sub pcf8574rd
{ $adr=shift;
  i2cstart();
  ic2_wb(64+$adr+$adr);
  ic2_wb(255);
  i2cstop();
  i2cstart();
  ic2_wb(65+$adr+$adr);
  $dat=ic2_rb();
  i2cstop();
  return($dat); }

sub pcf8591rd
{ $adr=shift;$ain=shift;
  i2cstart();
  ic2_wb(144+$adr+$adr);
  ic2_wb($ain);
  i2cstop();
  i2cstart();
  ic2_wb(144+$adr+$adr+1);
  $dat=ic2_rb();
  i2cstop();
  i2cstart();
  ic2_wb(144+$adr+$adr+1);
  $dat=ic2_rb();
  i2cstop();
  return($dat); }

sub pcf8591wt
{ $adr=shift;$dat=shift;
  i2cstart();
  ic2_wb(144+$adr+$adr);
  $err=-ic2_wb(64);
  $err=-ic2_wb($dat)+2*$err;
  i2cstop();
  return($err); }


############################################


## beispiel für pcf8574

# schreiben
$res=pcf8574wt(0,254);   # a:0-7, out:0-255

# lesen
$res=pcf8574rd(0);   # a:0-7
print " ....$res<br><br>";

## beispiel für pcf8591

# lesen
$res=pcf8591rd(0,0);   # a:0-7, in:0-3
print " ....$res<br><br>";

# schreiben
$res=pcf8591wt(0,20);   # a:0-7, out:0-255
print " ....$res<br><br>";


print "</body></html>\n";




Beispiele Perl-Quellcode für den I2C-Koppler
i2c_1.cgi (3 kB)
Perl-Quellcode mit einem Beispiel zum I2C-Koppler.
(Bitte mit der rechten Maustaste "speichern unter" wählen! )
