Schaltplan für das I2C-Input-Modul für Hutschienenmontage

8 Digitale Ausgänge für den I2C-Bus mit großem Spannungsbereich von 5 - 30 V

Schaltplan:
Schaltplan I2C-Input Modul



Datenblatt (ca. 310 kB)
i2c-hs-input_db.pdf

Schaltplan (ca. 19 kB)
i2c-hs-input_sp.pdf



Bestückungsplan:

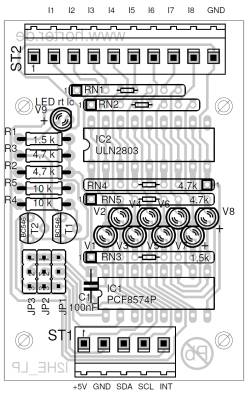

Bestückungsplan I2C-Input-Modul

I2C-Input-Modul 8Bit

Stückliste:

Bauteil Bezeichnung Anzahl
R1 Widerstand 1,5 k 1
R2, R3 Widerstand 4,7 k 2
R4, R5 Widerstand 10 k 2
RN1, RN2 Widerstandsnetzwerk 4x 4,7k 2
RN3 Widerstandsnetzwerk 8x 1,5k 1
RN4, RN5 Widerstandsnetzwerk 8x 4,7k 2
V1-V8 LED 3mm 2 mA grün 8
V9 LED 3mm 2 mA rot 1
C1 Keramik-Kondensator 100 nF 1
T1, T2 NPN-Transistor BC546A 2
IC1 PCF8574P oder PCF8574A + Fassung 16 pol. 1
IC2 ULN2803 Darlington-Array + Fassung 18 pol. 1
JP1, JP2 Pfostenleiste 3pol mit Jumper 3
ST1 Anschlussklemme 5 pol steckbar oder fest 1
ST2 Anschlussklemme 10 pol steckbar oder fest 1
I2HE-LP Leiterplatte bleifrei verzinnt mit Lötstopmaske 1
Zubehör
I2HR WAGO-Montagerahmen für Kleinplatinen 1
I2HN Schaltnetzteil 5V 1,4A für DIN-Schiene 1


Bausätze können Sie günstig in unserem Onlineshop in der Rubrik
"I2C-Komponenten" bestellen.
