Das I2C-RS232-Modem mit Bufferbaustein P82B96

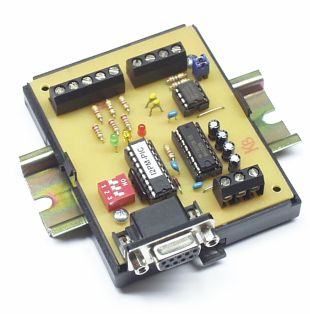

Sonderentwicklung für einen Kunden. Unser Modem mit den Buffer integriert in einem Hutschienengehäuse



Für einen guten Kunden wurde das Modem mit dem I2C-Buffer (Dual bidirectional bus buffer) P82B96 erweitert.

Mit dem Buffer können laut Datenblatt des P82B96 Busleitungen bis 200 Meter aufgebaut werden.
Werfen Sie dazu auch einen Blick in die Beschreibung AN255-02.pdf ab Seite 13.

Am anderen Ende sitzt wieder ein Buffer der den "hochgespannten" Pegel wieder auf Standard I2C zurückholt. Danach können wieder beliebig viele Slaves verschalten werden.

In der Praxis zeigte sich die Kommunikation zu unseren Ein- und Ausgabekarten sehr stabil.

Weitere Informationen finden Sie links Bereich
I2C-Buffer P82B96

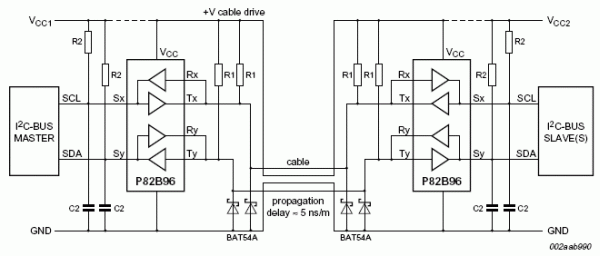

Schema aus der Dokumentation von Philips Semiconductors:

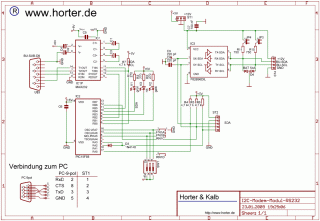

Schaltplan:




Schaltplan (ca. 69 kB)
i2c-modem-modul-232_sp.pdf

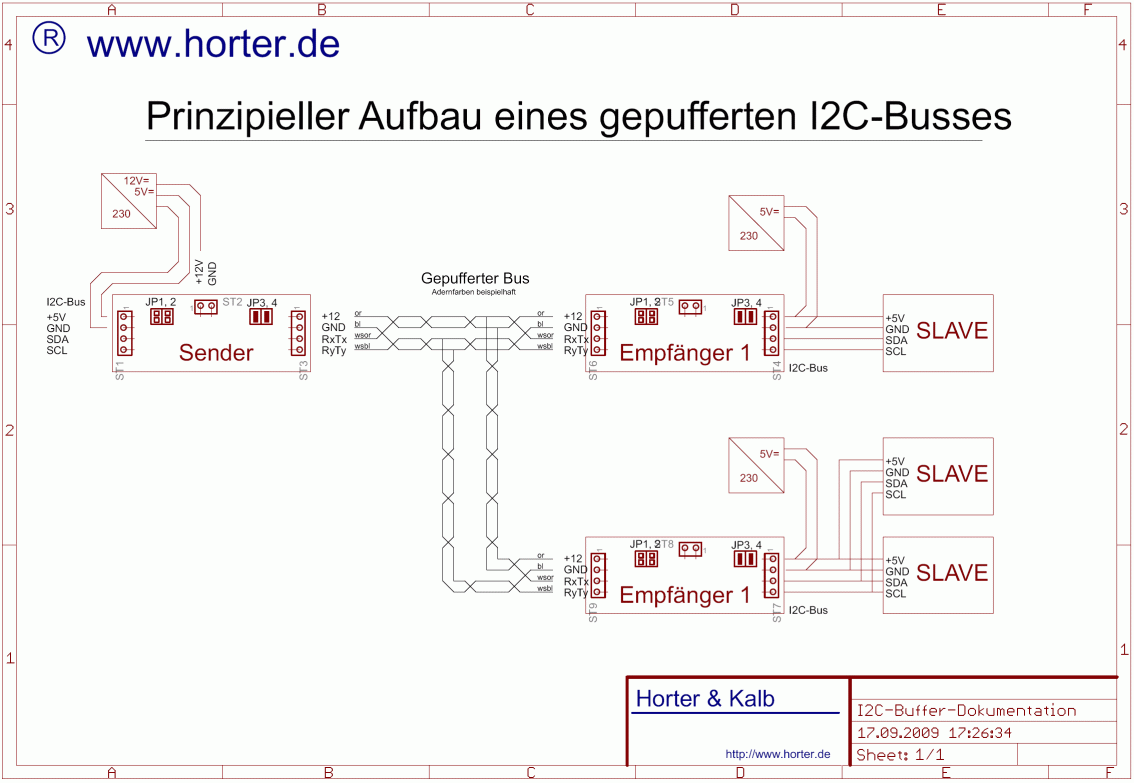

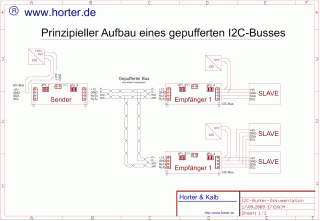

Prinzipieller Busaufbau:



Schaltplan Schema (ca. 54 kB)
i2c-buffer_schema_sp.pdf





Bausätze können Sie günstig in unserem Onlineshop in der Rubrik
"I2C-Komponenten" bestellen.
