Der I2C-RS232-Koppler

Umwandlung der RS232-Pegel auf TTL-Logik für bitweisen Zugriff auf den I2C-Bus

Dieser Koppler wandelt die V24 Signale der seriellen Schnittstelle (RS232) in 5V-Signale für die I2C-Hardware um.

Mit den folgenden Programmen können die I2C-Bausteine angesprochen werden

- Visual Basic
- VBA (Visual Basic for Applications)
- C++
- Delphi
- ...  u.v.m.

Um die I2C-Hardware mit dem PC ansprechen zu können haben wir einen Koppler für die Serielle Schnittstelle (COM-Port) des PCs entwickelt.
Die Signale SCL und SDA sowie das Signal INT der Eingabebaugruppen werden auf die V24-Pegel der RS232 - Schnittstelle umgesetzt.

Die Grafik zeigt anschaulich den Signalfluss und das Aufsplittern der I2C-Datenleitung SDA in die RS232-Signale DTR und DSR.

Mit den Jumpern auf der Platine kann die Terminierung der I2C-Signale auf dem Koppler erfolgen. Falls Sie bei längeren Leitungen am Leitungsende terminieren möchten, können die Jumper entfernt werden.

Die drei Leuchtdioden zeigen den aktuellen Signalpegel an. Dies hat sich bei der Softwareerstellung als  ungemein nützlich erwiesen.

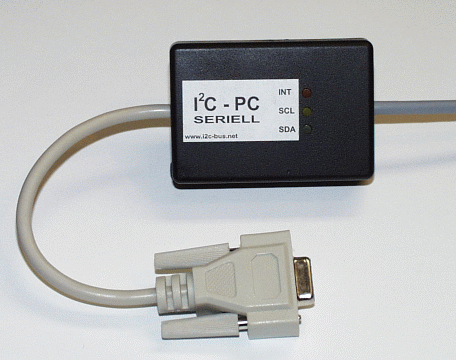

Für das Gerät haben wir auch ein Gehäuse, welches Sie im Shop als Zubehör bestellen können. Die Löcher für die LEDs sind bereits gebohrt, so dass Sie die Platine nur noch mit den beiliegenden Schrauben einbauen müssen.

Beispiele als Excel Makro
I2Ps-Funktionstest.xls und port.dll als ZIP-Datei (57 kB)
Excel-Makro mit dem die Funktion des I2C-PC-Kopplers getestet werden kann.



Bausätze können Sie günstig in unserem Onlineshop in der Rubrik
I2C-Komponenten bestellen.
