Programmierbeispiel für den 4-Cannel I2C-Switch PCA9545A

I2C-Slaves mit unterschiedlichen Spannungen an einem Master betreiben

Hier ein Programm-Ausschnitt wie der Switch mit dem I2C-USB-Modem angesprochen werden kann. Das Excel-Makro funktioniert auch mit dem neuen I2C-RS232-Modem 2.

Mit vier Checkboxen  können die Kanäle vorgewählt werden die auf den Master durchgeschaltet werden sollen. Das INT-Signal wird auf den Eingang durchgereicht. Welcher Kanal den INT ausgelöst hat kann über das Register ausgelesen werden.


Private Sub Command_REGISTER_SCHREIBEN_Click()
'Der Befehl I2C-Data 33 hex = 51 dez.
'liest oder schreibt bis zu 128 Bytes vom I2C-Slave

Dim Adr, Wert
Adr = Combo_Mux_Adresse.Text 'Bus-Adresse des PCA 9545

Wert = 0
If CheckBox_CH0.Value = True Then Wert = Wert + 1
If CheckBox_CH1.Value = True Then Wert = Wert + 2
If CheckBox_CH2.Value = True Then Wert = Wert + 4
If CheckBox_CH3.Value = True Then Wert = Wert + 8

MsgBox (Wert)


SENDBYTE (51)   'Befehl 51 = Daten senden
SENDBYTE (3)    'Frame Anzahl = 3
SENDBYTE (Adr)  'Bus-Adresse
SENDBYTE (0)    'Adresse MSB
SENDBYTE (Wert) 'Registerwert einstellen
SENDBYTE (4)    'Endekennung

If Modem_Antwort = False Then
    MsgBox ("Fehler bei I2C-SWITCH")
End If

End Sub

Private Sub Command_REGISTER_LESEN_Click()
'Der Befehl I2C-Data 33 hex = 51 dez.
'liest oder schreibt bis zu 128 Bytes vom I2C-Slave
Dim Adr, R, Rbin

Adr = Combo_Mux_Adresse.Text + 1 'Bus-Adresse des PCA 9545

SENDBYTE (51)      'Befehl 51 = I2C-DATA
SENDBYTE (3)       'Frame Anzahl = 3
SENDBYTE (Adr)     'Bus-Adresse
SENDBYTE (0)       'Adresse MSB
SENDBYTE (1)       '1 Byte lesen
SENDBYTE (4)       'Endekennung

If Modem_Antwort = True Then
    R = D(1)                                  'Register vom PCA lesen
    Rbin = Right$("00000000" & Dec2Bin(R), 8) 'nach binär wandeln
    TextBox_Register.Text = Rbin              'Wert in Textbox eintragen
Else
    MsgBox ("Fehler bei Register lesen")
End If

End Sub

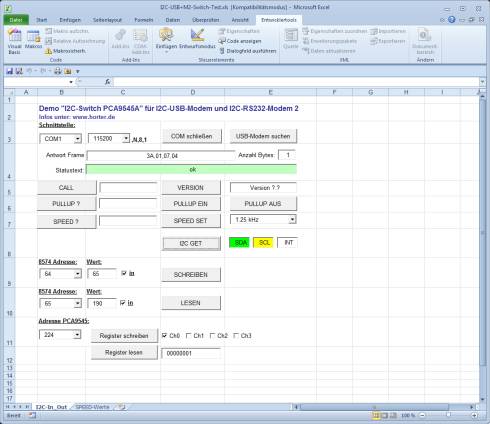

Testprogramm für I2C-Switch PCA9545

Beispiele als Excel Makro
I2C-USB+M2-Switch-Test.zip (133 kB)
Excel-Makro
mit einem Beispiel zur Ansteuerung der Kanalauswahl des I2C-Switch PCA9545A für das I2C-USB-Modem oder das I2C-RS232-Modem 2
vba-makros.pdf (528 kB)
Bei den Makros kann es je nach Sicherheitseinstellungen zu Fehlermeldungen kommen. Eine Anleitung wie Sie die Makros ausführen können finden Sie in diesem Dokument
