I2C-Temperatursensor mit LM75 Schaltplan

Temperaturen digital erfassen zwischen -55°C und +125°C

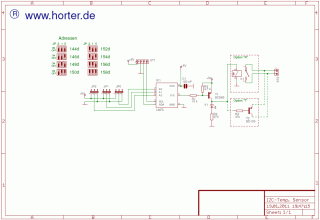

Schaltplan:



Datenblatt (ca. 312 kB)
i2c-temperatursensor_db.pdf

Schaltplan (ca. 48 kB)
i2c-temperatursensor_sp.pdf



Bestückungsplan ohne Endstufe:

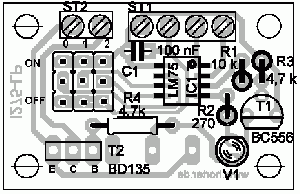

mit Transistorendstufe:

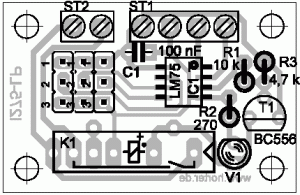

mit Relaisendstufe:


Stückliste:

Bauteil Bezeichnung Anzahl
IC1 LM75 I²C-Temperatursensor SMD 5V-Typ 1
C1 Keramik-Kondensator 1
JP1-3 Pfostenleiste 3pol. + Jumper 3
ST1 Anschlussklemme 4pol. 1
I275-LP Leiterplatte "I2C-Temperatursensor" 1

Option "Schaltausgang"

R1 Widerstand 10 k Ohm 1
R2 Widerstand 270 Ohm 1
R3 Widerstand 4,7 k Ohm 1
V1 3mm LED grün 1
T1 BC556 Transistor PNP 1
ST2 Anschlussklemme 2pol. 1

Option "T" (Transistor)

R4 Widerstand 4,7 k Ohm 1
T2 BD135Transistor NPN
(Schaltleistung 45V 1,5A Ptot 8W)
1

Option "R" (Relais)

K1 Reed-Relais 5V mit Diode
(Schaltleistung 200V AC 15W)
1



Bausätze können Sie günstig in unserem Onlineshop in der Rubrik
"I2C-Komponenten" bestellen.
