I2C-Ausgabekarte Schaltplan "normale Logik"

Ansteuern von Verbrauchern mit acht digitalen Ausgängen vom PC über den I2C-Bus

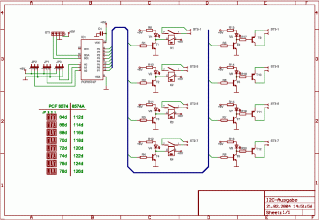

Schaltplan "normale Logik":



Datenblatt (ca. 280 kB)
i2c-ausgabe_db.pdf

Schaltplan (ca. 80 kB)
i2c-ausgabe_sp.pdf

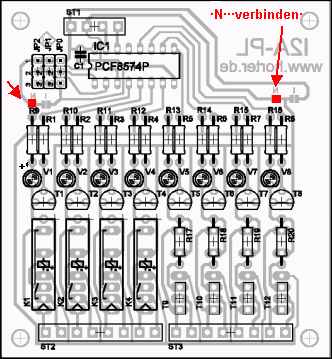

Stückliste:

Bauteil Bezeichnung Anzahl
R1 - 8 Widerstand 47k 8
R9 - 16 Widerstand 270 8
V1 - 8 LED grün 3mm 8
ST1 Anschlussklemme 4pol 1
ST2, ST3 Anschlussklemme 8pol 2
C1 Keramik-Kondensator 100 nF 1
IC1 PCF 8574 oder 8574 A + IC-Fassung 16 pol. 1
JP1 - 3 Pfostenleiste 3pol. + Jumper 3
T1 - 8 BC546 Transistor NPN 8

mit Transistorausgang

R17 - 24 Widerstand 4,7 k 8
T9 - 16 BD136Transistor PNP
Schaltleistung max. 45V 1,5A Ptot 8W
8

mit Relaisausgang

K1 - 8 Reed-Relais 5V mit Diode
Schaltleistung 200V AC 15W
8



Bausätze können Sie günstig in unserem Onlineshop in der Rubrik
I2C-Komponenten bestellen.
