I2C Chipkartenleser Programmbeispiel / I2C chipcard reader program Example

Beispiel für I2C-Koppler
Beispiel für I2C-RS232-Modem

Option Explicit

Private Sub Command_CHIPK_S_Click()         'Text auf Karte schreiben
Dim AnzG, Anz, ZZ, A, W, I, II, StByAdr
Dim Zeichen As String

AnzG = Len(TextBox_CHIPK_S.Text)            'Anzahl Zeichen ermitteln
MsgBox ("Schreibe " & AnzG & " Zeichen")    'Meldung ausgeben

ZZ = 0                                          'Zeichen-Zeiger auf 1 setzen
StByAdr = 0                                     'Start-Byteadresse auf 0 Setzen
For I = 0 To 31                                 'Blockschleife max. 32*8=256 Bytes
    If AnzG - ZZ < 8 Then                       'Wie viele zeichen werden geschrieben
        Anz = AnzG - ZZ                         'Restliche Zeichen
    Else
        Anz = 8                                 '8 Zeichen
    End If

    SENDBYTE (64 + Anz)                         'Befehl 64 = Multiwrite + (Anzahl Bytes -1)
    SENDBYTE (160)                              'Bus-Adresse der I2C-Chipkarte
    SENDBYTE (StByAdr)                              'START-Byteadresse übertragen
    For II = 1 To Anz
        Zeichen = Mid$(TextBox_CHIPK_S.Text, _
                II + ZZ, 1)                          'Ein Zeichen aus der Textbox holen
        W = Asc(Zeichen)                             'ASCI-Umwandlung
        If W > 255 Then W = 0                        'ungültiges Zeichen
        SENDBYTE (W)                                 'Wert ausgeben
    Next II
    ZZ = ZZ + Anz                                    'Zeichen-Zeiger erhöhen
    StByAdr = StByAdr + 8                            'Start-Byteadresse erhöhen

    A = READBYTE                                'Status vom Modem abfragen
    If A = 192 Then
        TextBox_LESE_16.Text = "OK"
    Else
        TextBox_LESE_16.Text = "FEHLER " & A
    End If

    If ZZ = AnzG Then Exit For                  'FERTIG ?
Next I
End Sub

Private Sub Command_CHIPK_L_Click() 'Text von Karte lesen
Dim A, W, I, II

TextBox_CHIPK_L.Text = "" 'Textbox löschen

For I = 0 To 31                     'Blockschleife max. 32*8=256 Bytes
'1. START-Byteadresse übertragen
SENDBYTE (64)                       'Befehl 64 = Multiwrite + (Anzahl Bytes -1)
SENDBYTE (160)                      'Bus-Adresse der I2C-Chipkarte
SENDBYTE (I * 8)                    'START-Byteadresse übertragen

A = READBYTE                        'Status vom Modem abfragen
If A = 192 Then
      TextBox_LESE_16.Text = "OK"
Else
      TextBox_LESE_16.Text = "FEHLER " & A
      MsgBox ("Fehler beim Schreiben der Start-Adresse" & I * 8)
      Exit Sub
End If

'2. Daten-Bytes auslesen
SENDBYTE (128 + 7)                    'Befehl 128 = Multiread + (Anzahl Bytes -1)
SENDBYTE (160)                        'Bus-Adresse zur I2C-Chipkarte schreiben

A = READBYTE                              'Status vom Modem abfragen
If A = 192 Then
    TextBox_LESE_16.Text = "OK"
    Do                                      'Puffer auslesen
      W = READBYTE
          If W = -1 Then Exit Do
              TextBox_CHIPK_L.Text = _
              TextBox_CHIPK_L.Text & Chr(W) 'Zeichen in Textbox eintragen
    Loop
Else
    TextBox_LESE_16.Text = "LESEFEHLER " & A
End If
Next I
End Sub

Private Sub Command_CHIPK_CLR_Click()       'Karte löschen

Dim A, W, I, II
Dim Zeichen As String

For I = 0 To 31                                 'Blockschleife max. 32*8=256 Bytes
    SENDBYTE (64 + 8)                           'Befehl 64 = Multiwrite + (Anzahl Bytes -1)
    SENDBYTE (160)                              'Bus-Adresse der I2C-Chipkarte
    SENDBYTE (I * 8)                            'START-Byteadresse übertragen

    For II = 1 To 8
        SENDBYTE (0)                            '0 senden
    Next II

    A = READBYTE                                'Status vom Modem abfragen
    If A = 192 Then
        TextBox_LESE_16.Text = "OK"
    Else
        TextBox_LESE_16.Text = "FEHLER " & A
    End If
Next I
End Sub

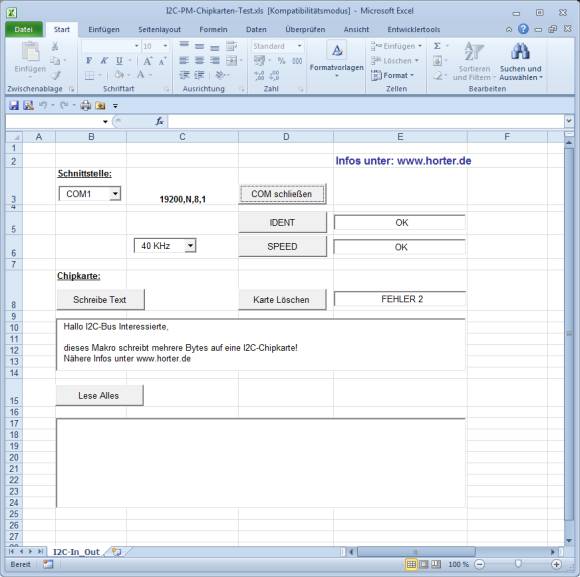

Screenshot vom der Excel-Tabelle

Beispiele als Excel Makro

I I2C-PM-Chipkarten-Test.zip und port.dll (55 kB)
Excel-Makro für das I2C-Modem mit einem Beispiel zum Auslesen und Beschreiben von I2C-Chipkarte

vba-makros.pdf (528 kB)
Bei den Makros kann es je nach Sicherheitseinstellungen zu Fehlermeldungen kommen. Eine Anleitung wie Sie die Makros ausführen können finden Sie in diesem Dokument
