Der I2C-Chipkartenleser

Auslesen und beschreiben von I2C-Chipkarten



Mit dieser Ausgabekarte können Sie folgende Geräte erweitern:

- AVR-Microcontroller
- Arduino
- Raspberry Pi
- BASIC-Matchbox
- C-Control
- Kartenleser für PC mit I2C-RS232-Koppler oder
  dem I2C-Modem



Mit dem Chipkartenleser können Sie I2C-Chipkarten lesen und beschreiben. Im Shop stehen verschiedene I2C-Chipkarten zur Verfügung.

Die Kontakteinheit hat 8 Federkontakte. Mit diesen werden die Chips mit beiden Standard-Layouts angeschlossen. Ein Öffnerkontakt signalisiert, wenn eine Karte eingesteckt ist.
Die Anschlüsse sind auf eine 10polige Stiftleiste herausgeführt, die mit einem Pfostenstecker im 2,54 mm Raster weitergeführt werden können.

Das Bild zeigt die Belegung der I2C-Chipkarten.

Kontakt Pin-Nr.

 Beschreibung

Vcc 1  +5V Versorgungsspannung
SCL 3  I2C-Taktsignal
GND 5  Masse Versorgungsspannung
SDA 7  I2C-Datensignal
Mode 8  High = Multibyte Write
 Low =  Page Write


Die Adressen der Chipkarten liegen wie folgt:

Typ Eingebauter Chip Adresse

 Beschreibung

256 Byte
(2 kBit)
14C02 160 dez  Ein Block a 256 Bytes
2 kByte
(16 kBit)
24C16 160 dez.
162 dez.
...
174 dez.
 1. Block mit je 256 Bytes
 2. Block mit je 256 Bytes
 ...
 8. Block mit je 256 Bytes



Bausätze können Sie günstig in unserem Onlineshop in der Rubrik
"I2C-Chipkarten" bestellen.

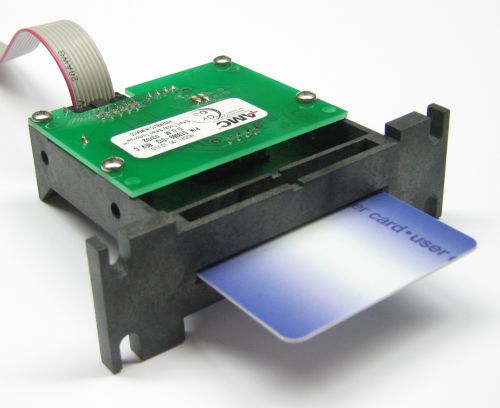

Neue Kontaktiereinheit mit Befestigungslöchern im Onlineshop verfügbar!

Leider ist die Belegung des Pfostensteckers nicht identisch, so dass diese Kontaktiereinheit nicht mit der Leiterplatte des Chipkartenlesers verbunden werden kann.
