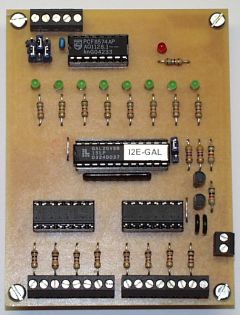

I2C-Eingabekarte Schaltplan

Einlesen von acht digitalen Signalen in den PC über den I2C-Bus

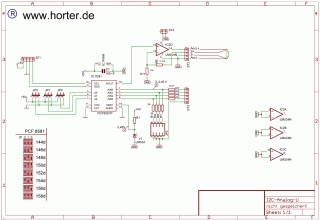

Schaltplan:




Datenblatt (ca. 460 kB)
i2c-eingabe_db.pdf

Schaltplan (ca. 80 kB)
i2c-eingabe_sp.pdf

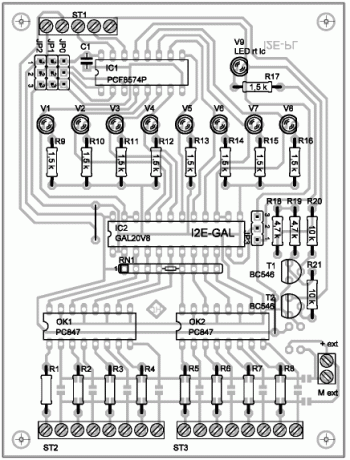

Stückliste:

Bauteil Bezeichnung Anzahl
R1 - 8 Vorwiderstand f. Optokoppler
bei 5V  270 Ohm
bei 12V 470 Ohm
bei 24V 1 kOhm
8
R9 - 17 Widerstand 1,5 kOhm 9
R18 - 19 Widerstand 4,7 kOhm 2
R20 - 21 Widerstand 10  kOhm 2
RN1 Widerstandsnetzwerk 8x 4,7 kOhm 1
V1 - 8 LED grün 3mm low Current (2mA) 8
V9 LED rot 3mm low Current (2mA) 1
T1, T2 BC546 Transistor NPN 2
C1 Keramik-Kondensator 100 nF 1
IC1 PCF 8574 / 8574 A I²C-Porterweiterung
IC-Fassung 16 pol.
1
1
IC2 GAL20V8 programmiert "2E-GAL"
IC-Fassung 24 pol.
1
1
OK1, OK2 Optokoppler 4fach PC847
IC-Fassung 16 pol.
2
2
JP1 - 4 Pfostenleiste 3pol. + Jumper 4
ST1 Anschlussklemme 4pol 1
ST2, ST3 Anschlussklemme 8pol 2
ST4 Anschlussklemme 2pol 1


Bausätze können Sie günstig in unserem Onlineshop in der Rubrik
"I2C-Komponenten" bestellen.
