Beschreibung I2C Eingabekarte / description I2C input card

Mit dieser Eingabekarte können Sie folgende Geräte erweitern:

- AVR-Microcontroller
- Arduino
- Raspberry Pi
- BASIC-Matchbox
- C-Control
- Mit dem I2C-RS232-Koppler oder
dem I2C-Modem bis zu 128 Eingangssignale
zum PC einlesen.

Es sind bis zu 16 Eingabekarten am I2C-Bus anschließbar. Folgende Adressen sind mit Jumpern einstellbar:
PCF8574: 65, 67, 69, 71, 73, 75, 77, 79
PCF8574A: 113, 115, 117, 119, 121, 123, 125, 127

Sie können also bis zu 128 Eingänge über diese Karten einlesen.

Details:
Die Eingänge werden über 4fach Optokoppler vom "Rest der Welt" galvanisch getrennt.
Die Anpassung auf Ihre Eingangsspannung erfolgt mit entsprechenden Widerständen, die Sie im Shop auswählen können

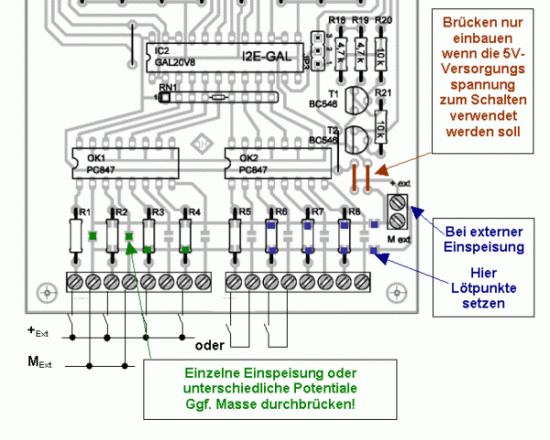

Über Lötbrücken auf der Leiterbahnseite können die Optokoppler auf eine gemeinsame Masse gelegt werden. Es ist weiterhin möglich, eine externe Eingangsspannung auf die Klemmleiste zu verteilen, damit einfach Schalter oder Taster angeschlossen werden können. Über zwei weitere Brücken kann man aber auch die 5V Versorgungsspannung auf die Klemmleiste brücken, wenn man nicht mit Fremdspannung arbeiten möchte.

Die Eingabekarten haben einen Speicher für kurze Eingangssignale. Ein programmierbarer Logikbaustein (GAL 20V8) hält kurze Eingangssignale fest bis sie über den I2C-Bus vom PCF 8574 abgeholt werden. Über einen Jumper kann man den Speicher aber auch "transparent" schalten.

Das INT-Signal vom PCF 8574 signalisiert eine Änderung an den Eingängen mit einem LOW-Signal. Dieses Signal haben wir auf eine LED geführt und über eine Transistorstufe von anderen Eingabekarten getrennt.
Die INT-Signale von mehreren Eingabekarten können genauso wie die I2C-Signale SCL und SDA parallel angeschlossen werden. Über unseren I2C-RS232-Koppler können Sie nun abfragen ob sich an einer Eingabekarte etwas geändert hat und nur dann die Karten der Reihe nach auslesen.

Bausätze können Sie günstig in unserem Onlineshop in der Rubrik "I2C-Komponenten" bestellen.

Die I2C-Eingabekarte mit Optokoppler

Einlesen von acht digitalen Signalen in den PC über den I2C-Bus
