Das I2C-RS232-Modem

Kommunikation zum I2C-Bus mit einfachen Steuerbefehlen

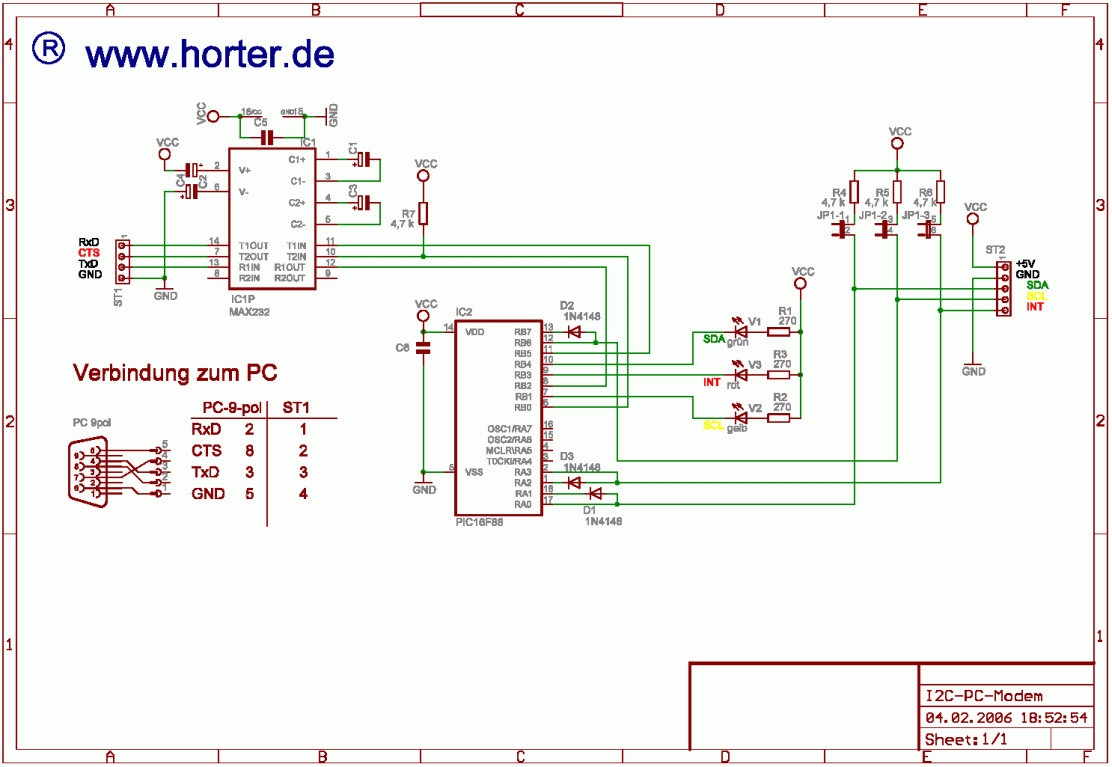

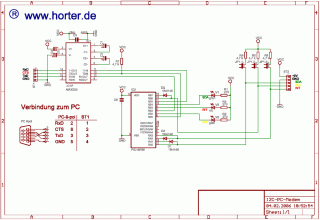

Schaltplan:



Datenblatt (ca. 218 kB)
i2c-modem_db.pdf

Schaltplan (ca. 77 kB)
i2c-modem_sp.pdf




Ab Softwarestand 1.4 dürfen die Dioden D1 und D2 nicht mehr eingelötet werden!

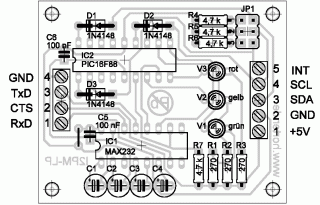

Stückliste:

Bauteil Bezeichnung Anzahl
R1 - 3 Widerstand 270 Ohm 3
R4 - 7 Widerstand 4,7 kOhm 4
V1 LED 3mm grün 1
V2 LED 3mm gelb 1
V3 LED 3mm rot 1
C1 - C4 Elko 10yF 16V 4
C5, C6 Keramik-Kondensator 100 nF 2
D1 - D3 Diode 1N4148 3
IC1 MAX 232 + IC-Fassung 16 pol. 1
IC2 I2PM-PIC (16F88 programmiert) + IC-Fassung 18 pol 1
JP1 Pfostenleiste 2 x 3pol + Jumper 3
ST1 Anschlussklemme 4pol 1
ST2 Anschlussklemme 5pol 1
  Anschlusskabel SUB-D 9pol Buchse 1
Zubehör
I2PM-Gg Gehäuse gebohrt 1
  Leitung 6 x 0.14 ungeschirmt 50 cm


Bausätze können Sie günstig in unserem Onlineshop in der Rubrik
"I2C-Komponenten" bestellen.
