Programmierbeispiel für den 4-Cannel I2C-Multiplexer PCA9544A

Mehrere I2C-Slaves mit gleicher Busadresse ansteuern

Hier ein Programm-Ausschnitt wie der Multiplexer mit dem I2C-USB-Modem angesprochen werden kann. Das Excel-Makro funktioniert auch mit dem neuen I2C-RS232-Modem 2.

Über vier Buttons kann zwischen den Kanälen des PCA9544 umgeschaltet werden. Das INT-Signal wird auf den Eingang durchgereicht. Welcher Kanal den INT ausgelöst hat kann über das Register ausgelesen werden.


Private Sub Command_CH0_Click()
'Der Befehl I2C-Data 33 hex = 51 dez.
'liest oder schreibt bis zu 128 Bytes vom I2C-Slave

Dim Adr
Adr = Combo_Mux_Adresse.Text 'Bus-Adresse des PCA 9544

SENDBYTE (51)  'Befehl 51 = Daten senden
SENDBYTE (3)   'Frame Anzahl = 3
SENDBYTE (Adr) 'Bus-Adresse des PCF 8574
SENDBYTE (0)   'Adresse MSB
SENDBYTE (4)   'Register auf Cannel 0 einstellen
SENDBYTE (4)   'Endekennung

If Modem_Antwort = False Then
    MsgBox ("Fehler bei I2C-MUX")
End If
End Sub

Private Sub Command_CH1_Click()
'Der Befehl I2C-Data 33 hex = 51 dez.
'liest oder schreibt bis zu 128 Bytes vom I2C-Slave

Dim Adr
Adr = Combo_Mux_Adresse.Text 'Bus-Adresse des PCA 9544

SENDBYTE (51)  'Befehl 51 = Daten senden
SENDBYTE (3)   'Frame Anzahl = 3
SENDBYTE (Adr) 'Bus-Adresse des PCF 8574
SENDBYTE (0)   'Adresse MSB
SENDBYTE (5)   'Register auf Cannel 1 einstellen
SENDBYTE (4)   'Endekennung

If Modem_Antwort = False Then
    MsgBox ("Fehler bei I2C-MUX")
End If
End Sub

Private Sub Command_CH2_Click()
'Der Befehl I2C-Data 33 hex = 51 dez.
'liest oder schreibt bis zu 128 Bytes vom I2C-Slave

Dim Adr
Adr = Combo_Mux_Adresse.Text 'Bus-Adresse des PCA 9544

SENDBYTE (51)  'Befehl 51 = Daten senden
SENDBYTE (3)   'Frame Anzahl = 3
SENDBYTE (Adr) 'Bus-Adresse des PCF 8574
SENDBYTE (0)   'Adresse MSB
SENDBYTE (6)   'Register auf Cannel 2 einstellen
SENDBYTE (4)   'Endekennung

If Modem_Antwort = False Then
    MsgBox ("Fehler bei I2C-MUX")
End If
End Sub

Private Sub Command_CH3_Click()
'Der Befehl I2C-Data 33 hex = 51 dez.
'liest oder schreibt bis zu 128 Bytes vom I2C-Slave

Dim Adr
Adr = Combo_Mux_Adresse.Text 'Bus-Adresse des PCA 9544

SENDBYTE (51)  'Befehl 51 = Daten senden
SENDBYTE (3)   'Frame Anzahl = 3
SENDBYTE (Adr) 'Bus-Adresse des PCF 8574
SENDBYTE (0)   'Adresse MSB
SENDBYTE (7)   'Register auf Cannel 4 einstellen
SENDBYTE (4)   'Endekennung

If Modem_Antwort = False Then
    MsgBox ("Fehler bei I2C-MUX")
End If
End Sub

Private Sub Command_AUS_Click()
'Der Befehl I2C-Data 33 hex = 51 dez.
'liest oder schreibt bis zu 128 Bytes vom I2C-Slave

Dim Adr
Adr = Combo_Mux_Adresse.Text 'Bus-Adresse des PCA 9544

SENDBYTE (51)  'Befehl 51 = Daten senden
SENDBYTE (3)   'Frame Anzahl = 3
SENDBYTE (Adr) 'Bus-Adresse des PCF 8574
SENDBYTE (0)   'Adresse MSB
SENDBYTE (0)   'Register auf 0 stellen
SENDBYTE (4)   'Endekennung

If Modem_Antwort = False Then
    MsgBox ("Fehler bei I2C-MUX")
End If
End Sub

Private Sub Command_REGISTER_Click()
'Der Befehl I2C-Data 33 hex = 51 dez.
'liest oder schreibt bis zu 128 Bytes vom I2C-Slave
Dim Adr, R, Rbin

Adr = Combo_Mux_Adresse.Text + 1 'Bus-Adresse des PCA 9544

SENDBYTE (51)      'Befehl 51 = I2C-DATA
SENDBYTE (3)       'Frame Anzahl = 3
SENDBYTE (Adr)     'Bus-Adresse des PCF 8574
SENDBYTE (0)       'Adresse MSB
SENDBYTE (1)       '1 Byte lesen
SENDBYTE (4)       'Endekennung

If Modem_Antwort = True Then
    R = D(1)                                  'Register vom PCA lesen
    Rbin = Right$("00000000" & Dec2Bin(R), 8) 'nach binär wandeln
    TextBox_Register.Text = Rbin              'Wert in Textbox eintragen
Else
    MsgBox ("Fehler bei Register lesen")
End If
End Sub

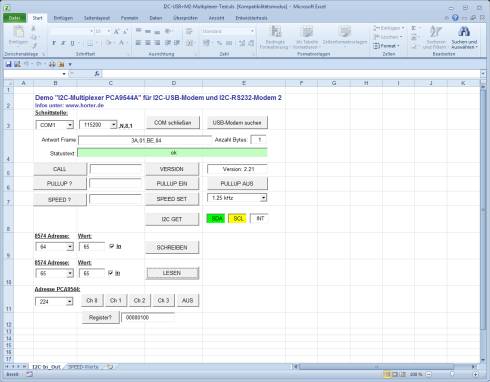

Testprogramm für I2C-Multiplexer PCA9544

Beispiele als Excel Makro
I2C-USB+M2-Multiplexer-Test.zip (133 kB)
Excel-Makro
mit einem Beispiel zur Ansteuerung der Kanalauswahl des I2C-Multiplexer PCA9544A für das I2C-USB-Modem oder das I2C-RS232-Modem 2
vba-makros.pdf (528 kB)
Bei den Makros kann es je nach Sicherheitseinstellungen zu Fehlermeldungen kommen. Eine Anleitung wie Sie die Makros ausführen können finden Sie in diesem Dokument
