Schaltplan für den 4-Kanal I2C-Multiplexer PCA9544A

Mehrere I2C-Slaves mit gleicher Busadresse ansteuern

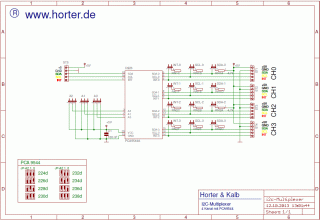

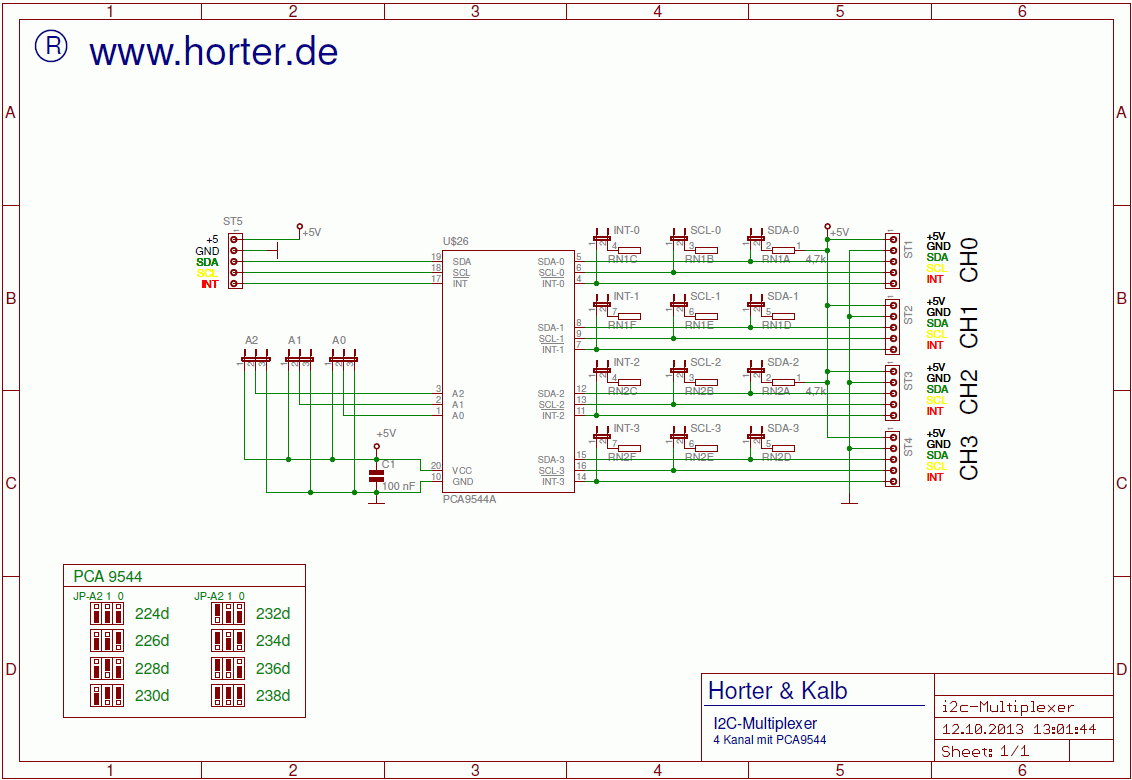

Schaltplan:
Schaltplan I2C-Multiplexer mit PCA 9544



Datenblatt (ca. 167 kB)
i2c-Multiplexer_PCA9544A_db.pdf

Schaltplan (ca. 18 kB)
i2c-Multiplexer_PCA9544A_sp.pdf

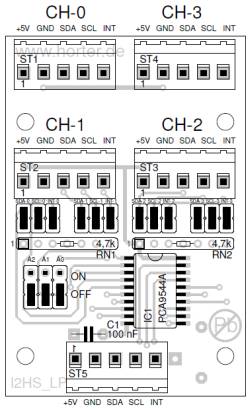

Bestückungsplan:

Bestückungsplan I2C-Multiplexer mit PCA9544

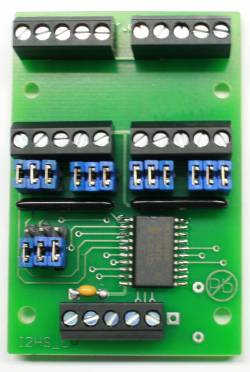

I2C-Testplatine mit PCA9544A

Stückliste:

Bauteil Bezeichnung Anzahl
RN1, RN2 Widerstandsnetzwerk 6x 4,7k 2
C1 Keramik-Kondensator 100 nF 1
IC1 PCA9544A SMD SO-20 1
JP1 - 15 Pfostenleiste 2 / 3pol + Jumper 15
ST1-5 Anschlussklemme 5 pol steckbar oder fest 5
I2HS-LP Leiterplatte doppelseitig bleifrei verzinnt mit Lötstopmaske 1
Zubehör
I2HR WAGO-Montagerahmen für Kleinplatinen 1
