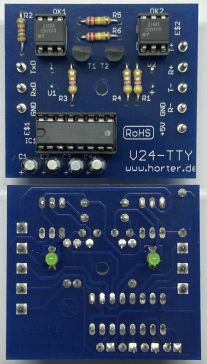

V24-TTY-Wandler passiv

passiver RS232-TTY-Konverter für alle S5 CPUs wie PC-Adapter 6ES5 734-1BD20

hier text

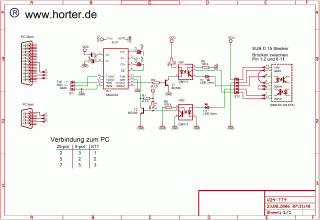

Schaltplan:




Datenblatt (ca. 127 kB)
v24-tty_db.pdf

Schaltplan (ca. 80 kB)
v24-tty_sp.pdf

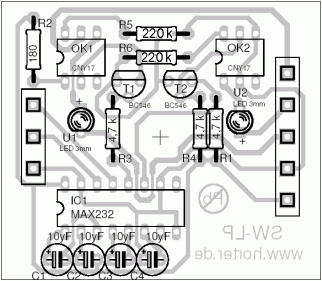

Bestückungsplan:





Stückliste:

Bauteil Bezeichnung Anzahl
V1, V2 LED 3mm grün 2
R1, R3, R4 Widerstand 4,7 k Ohm 3
R2 Widerstand 180 Ohm 1
R5, R6 Widerstand 220 kOhm 2
IC1 MAX 232 CPE + IC-Fassung 16polig 1
OK1, OK2 Optokoppler CNY 17-3 2 + IC-Fassung 6polig 2
C1- C4 Elko 10 yF 4
T1, T2 Transistor PNP BC546 2
ST1, ST2 RTM-Stift 1,3 mm 8
  UB-D 9 Buchse + Gehäuse 1
  SUB-D 15 Stecker + Gehäuse 1
  Leitung LIYCY 5 x 0,14 (6x0.14) 3m
  Gehäuse G025 72 x 50 x 21 mm 1





Bausätze und Fertiggeräte können Sie günstig in unserem Onlineshop in der Rubrik "SPS-Zubehör" bestellen.
